Was macht ein Transformator?

Die Kernantwort

A Transformator überträgt elektrische Energie zwischen zwei oder mehr Stromkreisen durch elektromagnetische Induktion, Spannungspegel ändern, ohne die Frequenz zu ändern . In der Praxis erhöht es die Spannung für die Übertragung über große Entfernungen (z. B. von 11 kV auf 400 kV) oder senkt sie für den sicheren Endgebrauch (z. B. von 240 V auf 12 V für die Elektronik). Über die Spannungsumwandlung hinaus sorgen Transformatoren auch für elektrische Isolierung, regulieren den Strom und schützen Geräte vor Überspannungen.

Moderne Transformatoren erreichen Wirkungsgrade von 95 % bis 99 % Damit gehören sie zu den effizientesten elektrischen Geräten überhaupt. Ob in einem Umspannwerk, das Hunderte von Megawatt versorgt, oder in einer kompakten Einheit in einem Telefonladegerät, das zugrunde liegende Prinzip – das Faradaysche Gesetz der elektromagnetischen Induktion – bleibt dasselbe.

Arten von Transformatoren und ihre Anwendungen

Transformatoren werden grob nach Betriebsfrequenz, Konstruktion und Anwendung kategorisiert. Das Verständnis der Unterschiede hilft bei der Auswahl der richtigen Einheit für ein bestimmtes System.

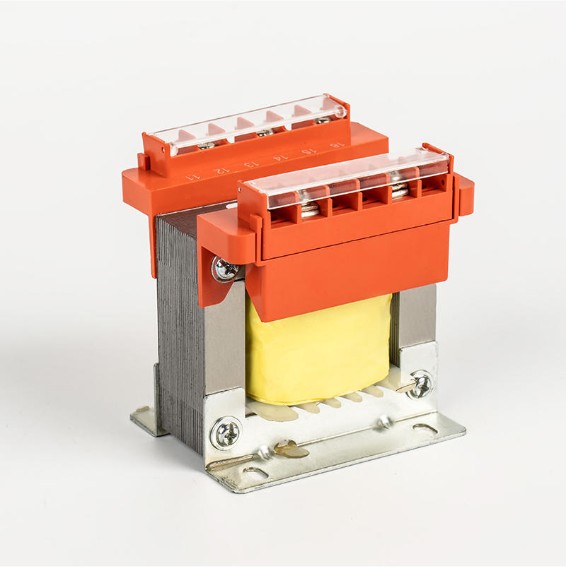

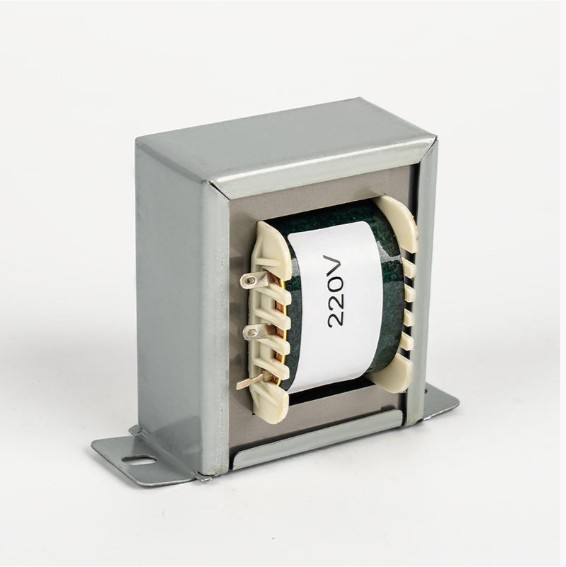

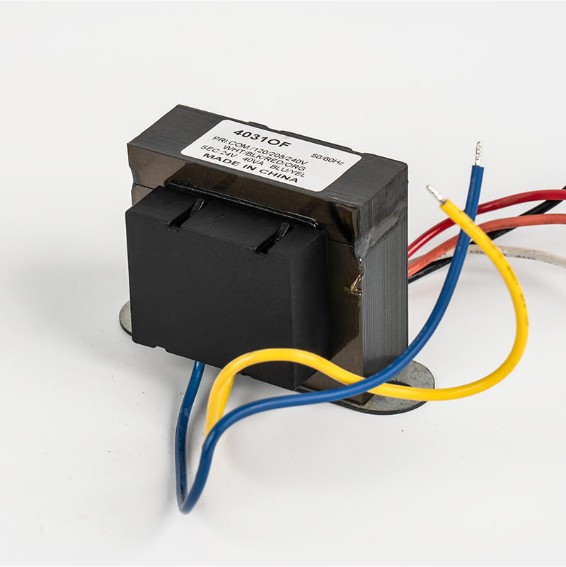

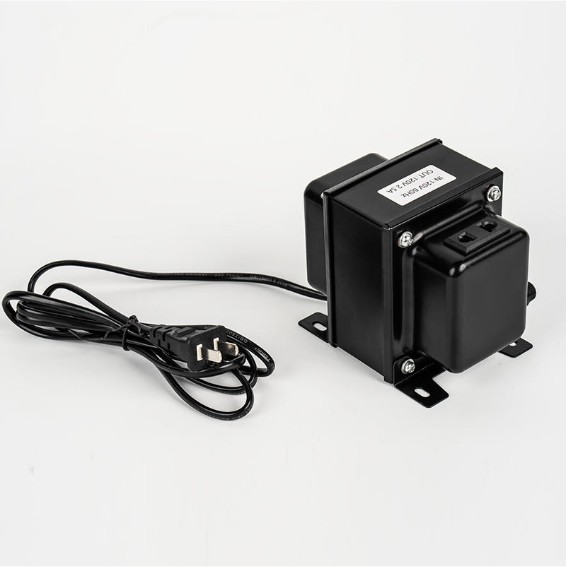

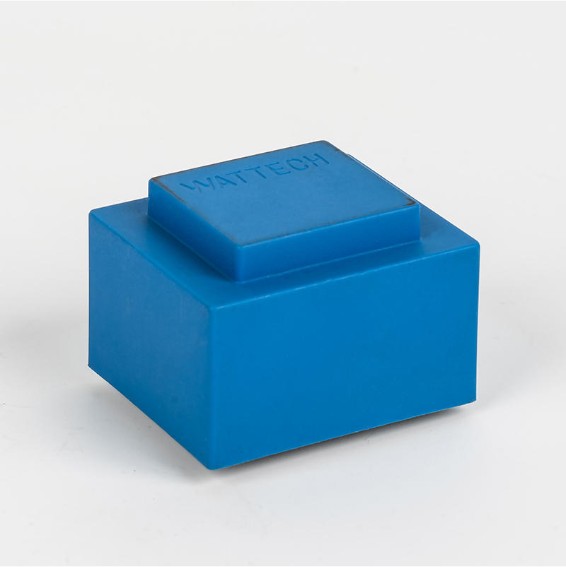

Niederfrequenztransformatoren

Niederfrequenztransformatoren arbeiten mit der Standardnetzfrequenz von 50 Hz oder 60 Hz . Sie verwenden laminierte Siliziumstahlkerne, um Wirbelstromverluste zu minimieren. Zu ihren Hauptvorteilen gehören Robustheit, hohe Belastbarkeit und lange Lebensdauer – bei ordnungsgemäßer Wartung oft mehr als 25 Jahre.

Die Anwendungen von Niederfrequenztransformatoren erstrecken sich über ein breites Branchenspektrum:

• Stromverteilung: Umspannwerke werden von der Übertragungsspannung auf die Verbraucherspannung zurückgestuft
• Industrielle Steuerung: Spannungsregler, Stabilisatoren und Elektroschweißgeräte, die einen stabilen Hochstromausgang erfordern
• Beleuchtung und Haushaltsgeräte: Dimmsysteme, HVAC-Kompressorantriebe und Kühleinheiten
• Neue Energie: Photovoltaik-Wechselrichter (PV), die Gleichstrom von Solarmodulen in netzkompatiblen Wechselstrom umwandeln, und Energiespeichersysteme, die Lade-/Entladezyklen verwalten

Ningbo Chuangbiao Electronic Technology Co., Ltd. ist auf Niederfrequenztransformatoren spezialisiert, die für diese anspruchsvollen Umgebungen entwickelt wurden, und bietet Produkte an, die eine effiziente Stromumwandlung und zuverlässigen Schutz in den Bereichen Energie, Industrie, Beleuchtung, Haushaltsgeräte und neue Energien gewährleisten.

Hochfrequenztransformatoren

Hochfrequenztransformatoren arbeiten mit 20 kHz bis mehrere MHz . Da die Kernverluste bei Eisenkernen mit der Frequenz zunehmen, werden stattdessen Ferrit- oder Eisenpulverkerne verwendet. Der Hauptvorteil liegt in der Größe: Ein Hochfrequenztransformator kann die gleiche Leistung verarbeiten wie ein 50-Hz-Gerät 10 bis 100 Mal kleiner und leichter .

Zu den typischen Anwendungen gehören Schaltnetzteile (SMPS), Telekommunikationsgeräte, medizinische Geräte und Bordladegeräte für Elektrofahrzeuge (EV).

Stromwandleranschluss: Wie es funktioniert und warum es wichtig ist

Ein Stromwandler (CT) ist ein Messgerät, das in seiner Sekundärwicklung einen reduzierten, proportionalen Strom erzeugt und so eine sichere Messung von Hochstromkreisen ermöglicht. Der richtige Anschluss ist sowohl für die Genauigkeit als auch für die Sicherheit von entscheidender Bedeutung.

Standard-CT-Anschlussverfahren

1. Führen Sie den Primärleiter (die zu messende Leitung) durch das CT-Fenster oder schließen Sie ihn an die Primärklemmen (P1, P2) an.
2. Schließen Sie die Sekundärklemmen (S1, S2) an das Messgerät an – normalerweise ein Amperemeter oder Energiemessgerät mit einer Nennleistung von 5 A oder 1 A.
3. Lassen Sie die Sekundärseite eines unter Spannung stehenden Stromwandlers niemals im Leerlauf. Eine offene Sekundärseite kann aufgrund der ungehinderten magnetomotorischen Kraft gefährlich hohe Spannungen (möglicherweise Tausende von Volt) erzeugen.
4. Beachten Sie die Polaritätsmarkierungen (Punktkonvention oder P1/S1-Markierungen), um korrekte Phasenbeziehungen für Schutzrelaisanwendungen sicherzustellen.
5. Erden Sie einen sekundären Anschluss gemäß der Standardpraxis (normalerweise S2 oder S1 mit Masse am Gehäuse), um Gefahren durch schwebende Spannungen zu vermeiden.

Übliche CT-Verhältnisse sind 100:5, 200:5, 400:5 und 1000:5 A . Die Auswahl eines zu kleinen CT-Verhältnisses führt zu Sättigung und Messfehlern; Eine Überdimensionierung verringert die Genauigkeit bei normaler Belastung. Geben Sie bei der Bestellung immer die CT-Genauigkeitsklasse an (z. B. Klasse 0,5 für die Messung, Klasse 5P für den Schutz).

Transformator zur Pad-Montage: Installation und wichtige Überlegungen

Ein auf dem Boden montierter Transformator ist eine bodennahe, manipulationssichere Einheit, die in einem verschlossenen Stahlschrank untergebracht und an ein unterirdisches Verteilungsnetz angeschlossen ist. Es ist die Standardlösung für Vorstadt- und Gewerbegebiete, in denen Luftleitungen unpraktisch oder unerwünscht sind.

Typische Bewertungen reichen von 25 kVA bis 2.500 kVA , mit Primärspannungen von 4 kV bis 35 kV und Sekundärspannungen von 120/240 V (einphasig) oder 208Y/120 V bis 480Y/277 V (dreiphasig).

Wichtige Installationsanforderungen

• Betonplatte: Muss eben, strukturell ausgelegt und entsprechend den Herstellerangaben dimensioniert sein (in der Regel 3–6 Zoll über die Stellfläche des Schranks hinausragen).
• Freigabe: Mindestens 3 Fuß freier Arbeitsraum auf der Hochspannungsseite; 10 Fuß Abstand zu Gebäuden gemäß NEC-Richtlinien.
• Kabelführung: Erdkabel werden durch gegen Feuchtigkeit und Nagetiere abgedichtete Leitungshülsen eingeführt.
• Erdung: Das Gehäuse und der Neutralleiter müssen mit einem Erdungsstab verbunden sein, der den örtlichen Anforderungen an den Erdwiderstand (typischerweise <25 Ω) entspricht.
• Öleindämmung: In vielen Gerichtsbarkeiten ist unter ölgefüllten Einheiten eine sekundäre Rückhalteschwelle oder eine absorbierende Unterlage erforderlich, um eine Bodenkontamination zu verhindern.

Transformator und Umspannwerk: Wie sie zusammenarbeiten

Ein Umspannwerk ist eine Anlage, die elektrische Energie schaltet, umwandelt und reguliert. Zentrale Komponenten sind Transformatoren, die die eigentliche Spannungswandlung zwischen Übertragungs- und Verteilungsebene durchführen.

Ein typischer Arbeitsablauf in einem Umspannwerk sieht folgendermaßen aus:

1. Übertragungsleitungseingang: Der Strom kommt vom Kraftwerk mit 115 kV, 230 kV oder 500 kV.
2. Abwärtstransformator: Ein großer Leistungstransformator reduziert die Spannung für die Primärverteilung auf 12,47 kV, 13,8 kV oder 34,5 kV.
3. Schaltanlagen und Schutz: Leistungsschalter, Trennschalter und Schutzrelais isolieren Fehler innerhalb von Millisekunden.
4. Verteilungstransformatoren: Mast- oder Pad-montierte Einheiten reduzieren die Spannung weiter auf 120/240 V oder 480 V für den privaten und gewerblichen Gebrauch.

Ein einzelner Leistungstransformator einer Umspannstation kann damit umgehen 10 MVA bis 1.000 MVA und wiegt bis zu mehrere hundert Tonnen. Der Ausfall einer solchen Einheit kann eine ganze Region wochenlang lahm legen, weshalb die Überwachung und Wartung von Umspannwerkstransformatoren als kritische Infrastrukturaufgaben behandelt werden.

So überprüfen Sie einen Transformator: Testmethoden und worauf Sie achten sollten

Regelmäßige Tests verhindern unerwartete Ausfälle und verlängern die Lebensdauer des Transformators. Die geeignete Prüfung hängt vom Transformatortyp und der verfügbaren Ausrüstung ab.

Grundlegende visuelle und physische Kontrollen

• Auf Öllecks, Korrosion, gerissene Buchsen oder beschädigte Kühlrippen prüfen.
• Prüfen Sie den Ölstand durch das Schauglas; Ein niedriger Ölgehalt verringert die Kühlung und die Spannungsfestigkeit.
• Achten Sie auf ungewöhnliches Brummen, Summen oder Knistern – Geräusche über dem normalen Brummen von 100–120 Hz können auf Kernlockerheit oder Teilentladung hinweisen.
• Stellen Sie sicher, dass Kühlventilatoren oder Pumpen (falls vorhanden) ordnungsgemäß funktionieren.

Elektrische Tests

• Test des Übersetzungsverhältnisses (TTR): Bestätigt, dass das Verhältnis der Primär- zur Sekundärspannung mit dem Typenschild übereinstimmt. Eine akzeptable Abweichung ist typischerweise ±0,5 % des Typenschildverhältnisses.
• Isolationswiderstandstest (IR): Legen Sie über ein Megaohmmeter 500 V oder 1.000 V Gleichstrom zwischen den Wicklungen und zwischen Wicklungen und Kern an. Werte oben 1.000 MΩ gelten bei Mittelspannungsgeräten im Allgemeinen als gesundheitlich unbedenklich.
• DC-Wicklungswiderstand: Erkennt kurzgeschlossene Windungen oder lose Verbindungen. Messwerte mit Werksdaten vergleichen; Abweichungen über 2 % rechtfertigen eine Untersuchung.
• Analyse gelöster Gase (DGA): Identifiziert bei ölgefüllten Transformatoren beginnende Fehler durch Messung der im Isolieröl gelösten Gase (z. B. Acetylen zeigt Lichtbogenbildung an, Wasserstoff zeigt Teilentladung an).
• Leistungsfaktor-/Tan-Delta-Test: Misst dielektrische Verluste in der Isolierung. Werte überschreiten 0,5 %–1 % bei Öl-Papier-Dämmsystemen deuten auf Feuchtigkeitseintritt oder Alterung hin.

Empfohlene Wartungsintervalle

Auswahl des richtigen Transformators für Ihre Anwendung

Bei der Auswahl eines Transformators müssen mehrere Parameter an die Last und die Umgebung angepasst werden. Unterdimensionierung führt zu Überhitzung und vorzeitigem Ausfall; Eine Überdimensionierung verschwendet Kapital und erhöht die Leerlaufverluste.

• kVA-Bewertung: Berechnen Sie die gesamte Anschlussleistung (in kW) dividiert durch den Leistungsfaktor und fügen Sie dann eine Sicherheitsmarge von 20–25 % für zukünftige Erweiterungen hinzu.
• Spannungsverhältnis: Passen Sie die Primärspannung an die Versorgungsspannung und die Sekundärspannung an die Lastanforderung an. Überprüfen Sie den Stufenschalterbereich, wenn die Versorgungsspannung schwankt.
• Isolationsklasse: Wählen Sie den Trockentyp für feuerempfindliche Innenbereiche (z. B. Krankenhäuser, Hochhäuser); Ölgetaucht für Umspannwerke im Freien, bei denen höhere Nennleistungen erforderlich sind.
• Betriebsfrequenz: Bestätigen Sie die 50-Hz- oder 60-Hz-Kompatibilität – ein für 60 Hz ausgelegter Transformator überhitzt und geht in die Sättigung, wenn er mit 50 Hz und derselben Spannung betrieben wird.
• Umgebungsbedingungen: Für feuchte, korrosive oder hochgelegene Umgebungen sollten Sie gekapselte Wicklungen, tropische Beschichtungen oder höhenreduzierte Einheiten angeben.

Für industrielle und neue Energieanwendungen, die eine bewährte Leistung von Niederfrequenztransformatoren erfordern, bietet Ningbo Chuangbiao Electronic Technology Co., Ltd. technische Lösungen – von Schweißtransformatoren und Spannungsreglern bis hin zu PV-Wechselrichtertransformatoren und Energiespeichersystemeinheiten –, die auf strengen Qualitätsstandards und umfassendem Anwendungswissen basieren.
