Funktionsweise von Transformatoren: Typen, Struktur, Anwendungen und Einschränkungen

Was sind Transformatoren ?

Ein Transformator ist ein elektrisches Gerät, das durch elektromagnetische Induktion Energie zwischen zwei oder mehr Stromkreisen überträgt und so ermöglicht Spannungsumwandlung, Stromregelung und elektrische Isolierung ohne direkten Stromanschluss. Im Kern besteht ein Transformator aus zwei oder mehr Drahtspulen (Wicklungen), die um einen gemeinsamen Magnetkern gewickelt sind. Wenn Wechselstrom durch die Primärwicklung fließt, erzeugt er ein sich änderndes Magnetfeld, das eine Spannung in der Sekundärwicklung induziert – dies ist das Gesetz der elektromagnetischen Induktion von Faraday in der Praxis.

Transformatoren werden grob nach ihrer Betriebsfrequenz in zwei Haupttypen eingeteilt: Niederfrequenztransformatoren (normalerweise mit 50–60 Hz betrieben) und Hochfrequenztransformatoren (Betrieb von einigen kHz bis zu mehreren MHz). Beide Typen sind in Stromversorgungssystemen, Industrieanlagen, Unterhaltungselektronik und der Infrastruktur für erneuerbare Energien unverzichtbar.

Historischer Kontext: Wie Transformatoren dazu kamen, die Welt mit Strom zu versorgen

Der Transformator wurde erstmals 1831 von Michael Faraday demonstriert, der die elektromagnetische Induktion entdeckte. Der praktische Transformator, wie wir ihn heute kennen, wurde in den 1880er Jahren von Ingenieuren wie Lucien Gaulard, John Dixon Gibbs, William Stanley Jr. und dem Team von Westinghouse entwickelt. Der „Strömungskrieg“ zwischen dem Gleichstromsystem von Edison und dem Wechselstromsystem von Tesla/Westinghouse wurde entscheidend vom Wechselstrom gewonnen – vor allem, weil Transformatoren die Spannung für die Übertragung über große Entfernungen erhöhen und sie dann für den sicheren Hausgebrauch wieder herabsetzen konnten, was mit der Gleichstromtechnologie damals nicht effizient möglich war.

Zu Beginn des 20. Jahrhunderts bildeten Transformatoren weltweit das Rückgrat der Stromnetze. Heutzutage reichen sie von winzigen Ferritkerntransformatoren in einem Smartphone-Ladegerät bis hin zu riesigen 1.000 MVA-Einheiten In Umspannwerken des nationalen Stromnetzes ist die Transformatorentechnologie die Grundlage praktisch aller modernen elektrischen Infrastrukturen.

Grundlagen des Transformators: Spannung, Windungsverhältnis und Wirkungsgrad

Der grundlegende Betrieb eines Transformators wird durch das Windungsverhältnis bestimmt – das Verhältnis der Anzahl der Windungen in der Primärwicklung (N₁) zur Sekundärwicklung (N₂):

• Aufwärtstransformator : N₂ > N₁ → Sekundärspannung ist höher als Primärspannung (z. B. Kraftwerksleistung auf 400 kV für Fernübertragung erhöht)
• Abwärtstransformator : N₂ < N₁ → Sekundärspannung ist niedriger als Primärspannung (z. B. 11-kV-Verteilung auf 230 V für Privathaushalte heruntergestuft)
• Trenntransformator : N₁ = N₂ → Gleiche Spannung auf beiden Seiten, dient der elektrischen Sicherheit und Geräuschisolierung

Die Spannungsbeziehung ist: V₁/V₂ = N₁/N₂. Folglich transformiert sich der Strom umgekehrt: I₁/I₂ = N₂/N₁. Moderne Leistungstransformatoren erreichen Wirkungsgrade von 95 %–99,5 % Damit gehören sie zu den effizientesten elektrischen Maschinen, die je gebaut wurden. Verluste entstehen aus zwei Quellen: Kupferverluste (I²R-Erwärmung in Wicklungen) und Kernverluste (Hysterese- und Wirbelstromverluste im Magnetkern).

Transformatorstruktur: Kernkomponenten erklärt

Um zu verstehen, wie ein Transformator funktioniert, muss man seine wichtigsten Strukturkomponenten kennen:

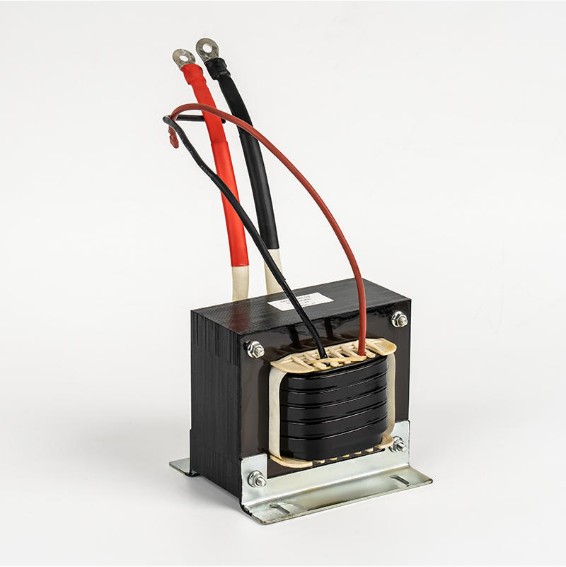

Magnetischer Kern

Der Kern kanalisiert den magnetischen Fluss zwischen den Wicklungen. Niederfrequenztransformatoren verwenden laminierte Siliziumstahlkerne (0,25–0,5 mm dicke Bleche), um Wirbelstromverluste bei 50/60 Hz zu minimieren. Hochfrequenztransformatoren verwenden Ferritkerne oder Eisenpulverkerne, die bei kHz-MHz-Frequenzen geringere Kernverluste aufweisen. Die Kerngeometrie variiert – gängige Formen umfassen E-I-Kerne, Ringkerne und U-I-Kerne, jede mit spezifischen Vorteilen in Bezug auf Flusseffizienz, einfache Wicklung und EMI-Abschirmung.

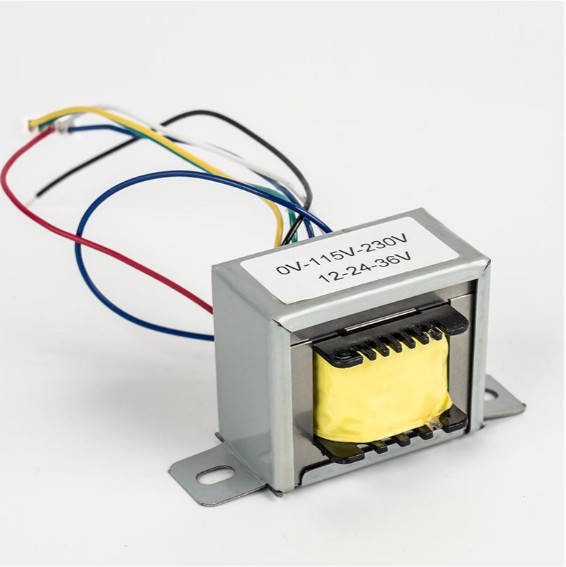

Primär- und Sekundärwicklungen

Wicklungen sind Spulen aus isoliertem Kupferdraht (oder manchmal auch Aluminiumdraht), die um den Kern gewickelt sind. Die Primärwicklung erhält Eingangswechselstrom; Die Sekundärseite liefert Ausgangsleistung. Mehrwicklungskonstruktionen können mehrere Ausgangsspannungen gleichzeitig liefern. Die Isolationsklasse (A, B, F, H) bestimmt die maximal zulässige Temperatur – Die Isolierung der Klasse H verträgt bis zu 180 °C , geeignet für hochbelastete Industrietransformatoren.

Isolier- und Kühlsysteme

Große Leistungstransformatoren werden zur Isolierung und Wärmeableitung in Mineralöl oder synthetische Esterflüssigkeit getaucht. Kleinere Trockentransformatoren nutzen Luftkühlung oder Harzverkapselung (Gießharztransformatoren). Ölgekühlte Einheiten können Zwangsöl- und Luftkühlungssysteme (OFAF) einsetzen, um Nennleistungen von bis zu zu bewältigen 1.000 MVA und mehr .

Funktionsweise von Transformatoren: Schritt-für-Schritt-Anleitung zum elektromagnetischen Prozess

1. An die Primärwicklung wird Wechselspannung angelegt, wodurch Wechselstrom durch sie fließt.
2. Dieser Wechselstrom erzeugt im Kern einen zeitlich veränderlichen magnetischen Fluss, der proportional zur angelegten Spannung und umgekehrt proportional zur Frequenz und Anzahl der Windungen ist (Faradaysches Gesetz: V = N × dΦ/dt).
3. Der magnetische Fluss wird effizient durch den Kern zur Sekundärwicklung geleitet.
4. Der sich ändernde Fluss induziert eine EMK (elektromotorische Kraft) in der Sekundärwicklung – die Ausgangsspannung – bestimmt durch das Windungsverhältnis.
5. Wenn eine Last an die Sekundärseite angeschlossen wird, fließt Strom und der Transformator passt seinen Primärstrom automatisch an, um das Energiegleichgewicht (ohne Verluste) aufrechtzuerhalten.

Dieser Prozess ist völlig passiv – keine beweglichen Teile, kein aktives Schalten in einem herkömmlichen Transformator – weshalb Transformatoren oft eine außergewöhnliche Zuverlässigkeit und eine lange Betriebslebensdauer bieten 25–40 Jahre für gut gewartete Leistungstransformatoren.

Niederfrequenztransformator vs. Hochfrequenztransformator

Die Unterscheidung zwischen Nieder- und Hochfrequenztransformatoren geht über die reine Betriebsfrequenz hinaus – sie beeinflusst das Kernmaterial, die physikalische Größe, das Effizienzprofil und die Anwendungseignung.

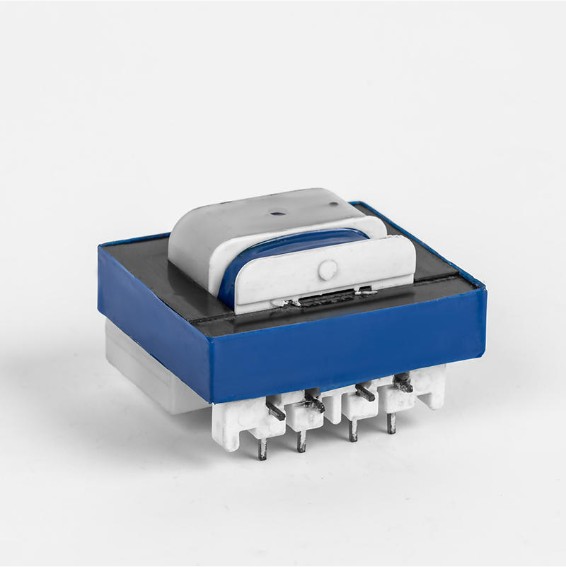

Niederfrequenztransformator: Stärken und Anwendungsfälle

Niederfrequenztransformatoren werden direkt mit Wechselstrom (50 oder 60 Hz) betrieben und sind für ihre Leistung bekannt Zuverlässigkeit, Qualität der elektrischen Isolierung und Fähigkeit, hohe Stoßströme zu bewältigen . Sie sind die Arbeitspferde der Energieverteilung, der industriellen Automatisierung, des Elektroschweißens und der Systeme für erneuerbare Energien. Ein 100-kVA-Niederfrequenz-Trenntransformator in einem Solarwechselrichtersystem wandelt beispielsweise nicht nur aus Gleichstrom gewonnenen Wechselstrom in Netzspannung um, sondern sorgt auch für eine galvanische Trennung, die sowohl den Wechselrichter als auch das Netz vor Fehlerströmen schützt.

Ningbo Chuangbiao Electronic Technology Co., Ltd. hat sich in diesem Bereich einen guten Ruf erworben. Als führendes Unternehmen in der Herstellung von Niederfrequenztransformatoren entwickelt das Unternehmen Produkte für Anwendungen in den Bereichen Spannungsregler, Elektroschweißgeräte, Photovoltaik-Wechselrichter, Energiespeichersysteme, HVAC und Haushaltsgeräte. In Schweißgeräten liefern ihre Transformatoren eine stabile Schweißspannung und einen stabilen Schweißstrom, die für eine gleichbleibende Schweißqualität entscheidend sind. In Photovoltaik-Wechselrichtern wandeln ihre Einheiten Gleichstrom von Solarmodulen in netzkompatiblen Wechselstrom um und sorgen gleichzeitig für die galvanische Trennung, die in den meisten nationalen Netzvorschriften erforderlich ist. In Batteriespeichersystemen übernehmen bidirektionale Niederfrequenztransformatoren sowohl die Lade- als auch die Entladezyklen und verbessern so die Gesamteffizienz der Integration erneuerbarer Energien.

Hochfrequenztransformator: Stärken und Anwendungsfälle

Hochfrequenztransformatoren sind die ermöglichende Komponente in Schaltnetzteilen (SMPS), bei denen der Netzwechselstrom zunächst in Gleichstrom gleichgerichtet und dann mit hoher Frequenz (typischerweise 20 kHz–300 kHz) geschaltet wird, bevor er in den Transformator eingespeist wird. Der Betrieb mit höherer Frequenz bedeutet, dass der Kern bei gleicher Nennleistung erheblich kleiner sein kann. A 65W Laptop-Ladegerät Die Verwendung einer Hochfrequenztransformation passt in Ihre Handfläche. Ein entsprechender 50-Hz-Transformator hätte die Größe eines Ziegelsteins. Hochfrequenzdesigns sind in Telekommunikationsnetzteilen, medizinischen Bildgebungsgeräten, Bordladegeräten für Elektrofahrzeuge und LED-Treibern, bei denen es auf Kompaktheit ankommt, unverzichtbar.

Schlüsselanwendungen von Transformatoren in allen Branchen

Energieübertragung und -verteilung

Elektrische Energie wird in Kraftwerken typischerweise mit Spannungen zwischen 11 kV und 25 kV erzeugt. Aufwärtstransformatoren erhöhen dies auf 220 kV, 400 kV oder sogar 765 kV Bei der Übertragung über große Entfernungen werden die Widerstandsverluste drastisch reduziert (Leistungsverlust = I²R, d. h. eine Verdoppelung der Spannung und eine Halbierung des Stroms reduzieren die Verluste um 75 %). Am Zielort reduzieren Abwärtstransformatoren die Spannung schrittweise auf 33 kV, 11 kV und schließlich 230/400 V für Endverbraucher.

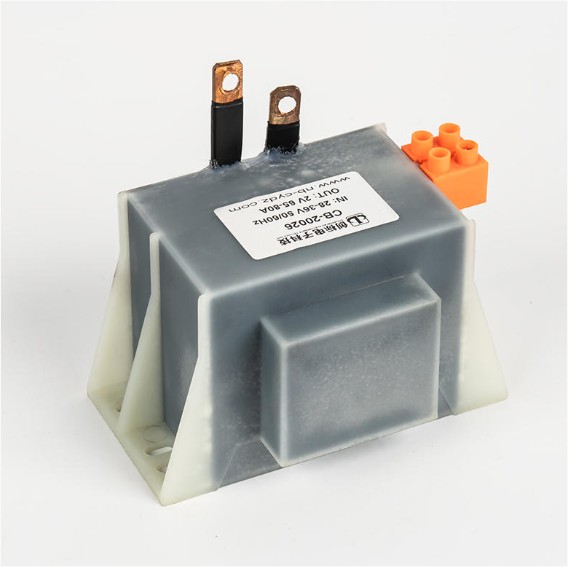

Industrielles Schweißen und Fertigung

Lichtbogenschweißgeräte sind auf Niederfrequenztransformatoren angewiesen, um die Netzspannung (230 V oder 400 V) auf die zum Schweißen von Lichtbögen erforderliche niedrige Spannung (20–80 V) umzuwandeln und gleichzeitig sehr hohe Ströme zu liefern – typischerweise 100–500 A oder mehr . Die inhärente Streuinduktivität des Transformators sorgt für eine natürliche Strombegrenzungscharakteristik, die den Schweißlichtbogen stabilisiert, was für eine gleichbleibende Schweißqualität in der industriellen Fertigung unerlässlich ist.

Erneuerbare Energie: Photovoltaik-Wechselrichter und Energiespeicher

In Photovoltaikanlagen (PV) wandeln Niederfrequenztransformatoren in String- oder Zentralwechselrichtern den verarbeiteten Gleichstrom von Solarmodulen in netzkompatiblen Wechselstrom um und sorgen gleichzeitig für die von vielen Netzstandards geforderte galvanische Trennung. In Batterie-Energiespeichersystemen (BESS) übernehmen bidirektionale Transformatoren sowohl Lade- (AC→DC) als auch Entladezyklen (DC→AC). Die weltweit installierte Solarkapazität überstieg im Jahr 2024 1,6 TW Dies stellt einen enormen und wachsenden Bedarf an zuverlässiger Transformatorentechnologie in diesem Bereich dar.

Haushaltsgeräte und Beleuchtung

Transformatoren in Klimaanlagen wandeln Wechselstrom in Gleichstrom für Kompressorantriebe und Lüftermotoren mit variabler Drehzahl um. In Beleuchtungssystemen regeln Transformatoren – einschließlich elektronischer Vorschaltgeräte mit Hochfrequenztransformatoren – Spannung und Strom für Leuchtstoff- und LED-Leuchten. Niederfrequenz-Trenntransformatoren in HVAC- und Kühlsystemen schützen empfindliche Steuerelektronik vor Störungen in der Stromleitung und sorgen so für einen stabilen und effizienten Kühl- oder Heizbetrieb bei wechselnden Netzbedingungen.

Nachteile und Einschränkungen des Transformators

Trotz ihrer Vorteile weisen Transformatoren echte Einschränkungen auf, die Ingenieure beim Systemdesign berücksichtigen müssen:

• Nur-Wechselstrom-Betrieb Hinweis: Herkömmliche Transformatoren funktionieren nur mit Wechselstrom. Gleichspannungen können nicht umgewandelt werden, ohne sie zuvor in Wechselspannung umzuwandeln. Deshalb erfordern Gleichstromsysteme Wechselrichter oder Konverter mit Hochfrequenztransformatoren.
• Größe und Gewicht bei niedriger Frequenz : Der Niederfrequenzbetrieb erfordert größere Kerne und mehr Kupferwicklungen. Ein 10-kVA-50-Hz-Transformator kann 50–80 kg wiegen, was in platzbeschränkten oder tragbaren Umgebungen unpraktisch ist.
• Leerlaufkernverluste : Hysterese und Wirbelstromverluste treten immer dann auf, wenn der Transformator mit Strom versorgt wird, auch bei Nulllast. Ein großer Verteiltransformator, der mit 10 % Last läuft, verursacht immer noch 100 % seiner Leerlaufverluste, was die Effizienz in schwach belasteten Netzen verringert.
• Empfindlichkeit für harmonische Verzerrungen : Nichtlineare Lasten (Frequenzumrichter, USV-Gleichrichter, Ladegeräte für Elektrofahrzeuge) injizieren Oberschwingungsströme in die Transformatorwicklungen, was zu zusätzlicher Erwärmung und beschleunigter Alterung führt. Ohne K-Faktor-Designs ist möglicherweise ein Standardtransformator erforderlich auf 50–70 % der Nennkapazität herabgesetzt unter starker harmonischer Belastung.
• Einschaltstrom beim Einschalten : Beim ersten Einschalten können Transformatoren über mehrere Zyklen hinweg Einschaltströme in Höhe des 8- bis 12-fachen Nennstroms aufnehmen, was ordnungsgemäß kalibrierte Schutzrelais erfordert, um Fehlauslösungen zu verhindern.
• Umweltbedenken (ölgefüllte Typen) : Mit Mineralöl gefüllte Transformatoren bergen die Gefahr von Bränden und Verschüttungen. Dies treibt die zunehmende Verbreitung trockener und biologisch abbaubarer natürlicher Esterflüssigkeitsdesigns voran, insbesondere für Installationen in Innenräumen, unter der Erde und bei umweltsensiblen Installationen.

Fazit: Auswahl des richtigen Transformators für Ihre Anwendung

Transformatoren – ob Niederfrequenz- oder Hochfrequenztransformatoren – sind in modernen elektrischen Systemen nach wie vor unersetzlich. Die richtige Wahl hängt von Ihren spezifischen Betriebsanforderungen ab:

• Wenn Sie brauchen hohe Leistung, robuste elektrische Isolierung, Überspannungstoleranz und direkter Netzfrequenzbetrieb – Für die Stromverteilung, industrielles Schweißen, Solarwechselrichter, HVAC oder Energiespeicherung ist ein Niederfrequenztransformator die richtige Wahl.
• Wenn Sie brauchen kompakte Größe, leichte Verpackung und Integration in Schaltkreise – für Laptop-Ladegeräte, Telekommunikationsstrom, medizinische Geräte oder Bordladegeräte für Elektrofahrzeuge – Hochfrequenztransformatoren sind die optimale Lösung.

Mit der Weiterentwicklung der Energiesysteme – angetrieben durch den Ausbau der erneuerbaren Energieerzeugung, der dezentralen Batteriespeicherung und der Infrastruktur für Elektrofahrzeuge – steigt die Nachfrage nach Hochleistungstransformatoren. Fortschritte bei amorphen und nanokristallinen Kernmaterialien, verbesserte Isolationssysteme und intelligente Überwachung (IoT-fähige Transformatoren mit Echtzeit-Last-, Temperatur- und Gesundheitsdiagnose) treiben Effizienz und Zuverlässigkeit auf ein neues Niveau. Verstehen, wie Transformatoren funktionieren ist nicht nur akademisch: Es handelt sich um grundlegendes Wissen für den Entwurf, die Spezifikation und die Wartung der elektrischen Systeme, die die moderne Industrie und das tägliche Leben antreiben.
