Transformator-Grundlagen: Was ist ein Transformator?

A Transformator ist ein statisches elektrisches Gerät, das elektrische Energie zwischen zwei oder mehr Stromkreisen durch elektromagnetische Ichchchnduktion überträgt, ohne dass eine direkte elektrische Verbindung besteht. Seine Hauptfunktion besteht darin, die Spannung zu erhöhen oder zu senken und gleichzeitig die Leistung (idealerweise) konstant zu halten. Das Verständnis der Transformatorgrundlagen ist für jeden, der mit Energiesystemen, Industriesteuerungen oder Anwendungen im Bereich erneuerbare Energien arbeitet, von entscheidender Bedeutung.

In der Praxis liefert ein Transformator, der an eine 240-V-Primärversorgung mit einem Windungsverhältnis von 10:1 angeschVerlusten ist, etwa 24 V an der Sekundärseite – ein unkomplizierter Zusammenhang, der allen Transformatordesigns und -auswahlen zugrunde liegt.

Der Transformator und die Prinzipien der elektromagnetischen Induktion

Transformatoren funktionieren vollständig nach dem Faradayschen Gesetz der elektromagnetischen Induktion. Wenn ein Wechselstrom durch die Primärwicklung fließt, erzeugt er einen sich ständig ändernden magnetischen Fluss im Kern. Dieser sich ändernde Fluss induziert eine elektromotorische Kraft (EMF) in der Sekundärwicklung.

Die induzierte EMF in jeder Wicklung wird beschrieben durch:

E = 4,44 × f × N × Φ _max

Wo:

• f = Versorgungsfrequenz (Hz)
• N = Anzahl der Windungen in der Wicklung
• Φ _max = maximaler magnetischer Fluss (Webers)

Da Transformatoren auf wechselnden Fluss angewiesen sind, funktionieren sie nur mit Wechselstrom (AC). Das Anlegen von Gleichstrom führt zu keiner Induktion, sondern nur zu einem Widerstandsspannungsabfall und einer potenziell schädlichen Wärmeentwicklung in der Wicklung.

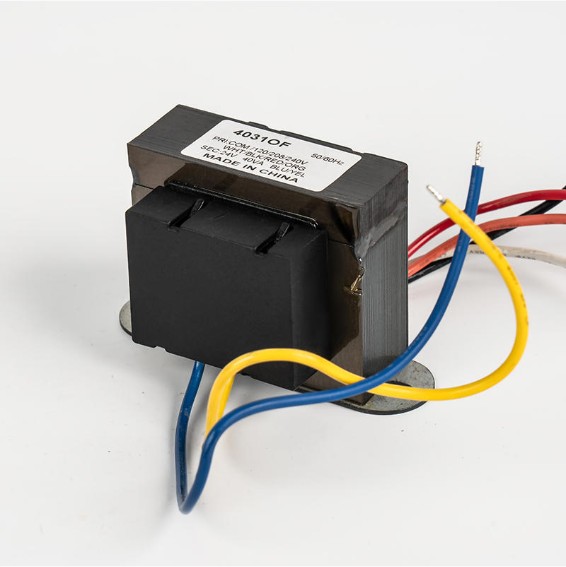

Einphasiger Spannungswandler

Der einphasige Spannungswandler ist der grundlegendste Transformatortyp. Es besteht aus zwei Spulen – der Primär- und der Sekundärspule – die um einen gemeinsamen Magnetkern gewickelt sind. Wenn an der Primärseite eine Wechselspannung angelegt wird, entsteht an den Sekundärklemmen eine proportionale Spannung.

Zu den Hauptmerkmalen von Einphasentransformatoren gehören:

• Die Spannungstransformation ist direkt proportional zum Windungsverhältnis
• Die Stromtransformation ist umgekehrt proportional zum Windungsverhältnis
• Primär- und Sekundärseite sind elektrisch isoliert, aber magnetisch gekoppelt
• Zu den üblichen Anwendungen gehören Haushaltsgeräte, Industriesteuerungen und Beleuchtungssysteme

Ein typischer einphasiger Verteiltransformator für den Wohnbereich reduziert die Stromversorgung 11kV bis 230V für einen sicheren Inlandsverbrauch.

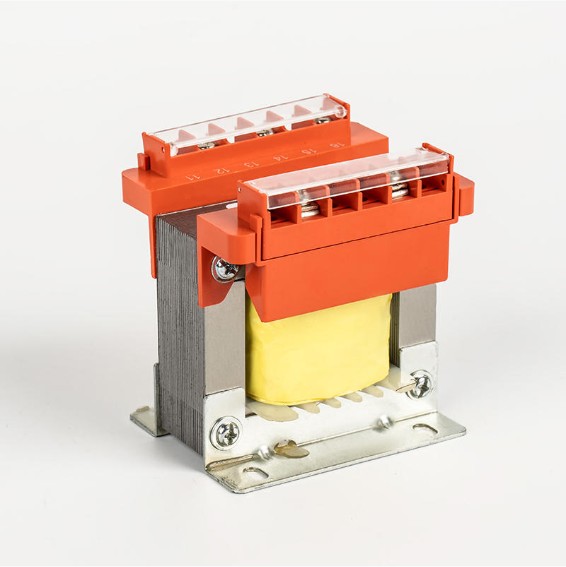

Transformatoraufbau (einphasig)

Ein einphasiger Transformator besteht aus drei primären physikalischen Komponenten:

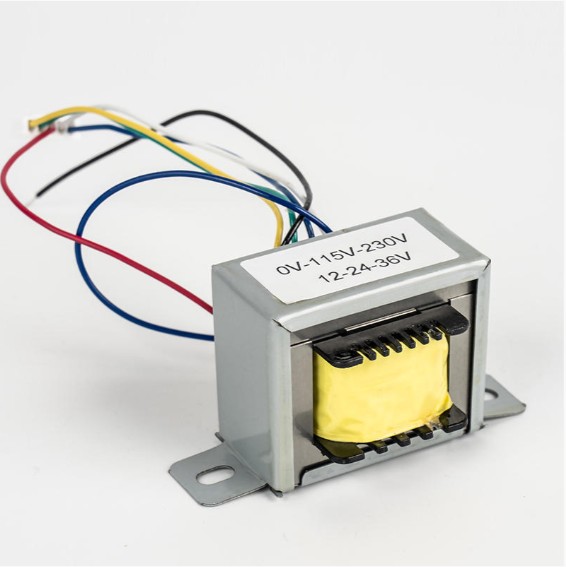

Magnetischer Kern

Der Kern bietet einen Pfad mit geringer Reluktanz für den magnetischen Fluss. Es besteht aus dünnen Schichten Siliziumstahl (normalerweise 0,35 mm bis 0,5 mm dick), die jeweils mit Isolierlack beschichtet sind. Diese laminierte Struktur reduziert Wirbelstromverluste um bis zu 90 % im Vergleich zu einem massiven Kern mit den gleichen Abmessungen.

Es werden zwei gängige Kernkonfigurationen verwendet:

• Kerntyp: Wicklungen umgeben die Kernglieder; besser für Hochspannungsanwendungen
• Schalentyp: Kern umgibt die Wicklungen; bietet eine bessere magnetische Abschirmung und ist kompakt

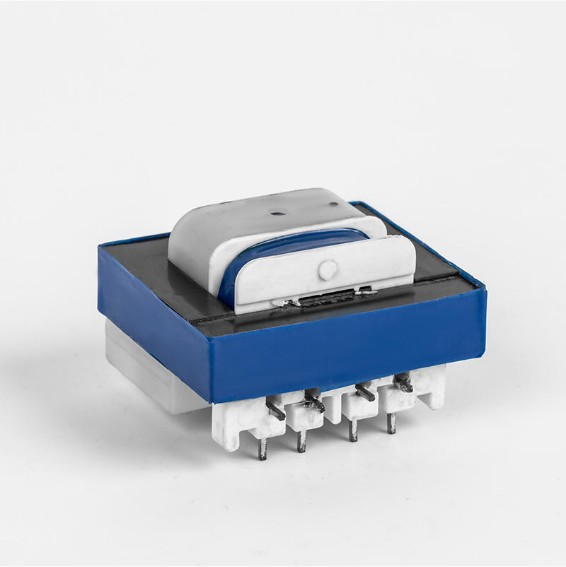

Wicklungen

Wicklungen are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

Isoliersystem

Die Isolierung trennt die Primär- und Sekundärwicklung und isoliert sie jeweils vom Kern. Zu den gängigen Isoliermaterialien gehören Kraftpapier, Pressspan und lackiertes Batist. Die Isolationsklasse (z. B. Klasse B bei 130 °C, Klasse F bei 155 °C) bestimmt die maximale Betriebstemperatur.

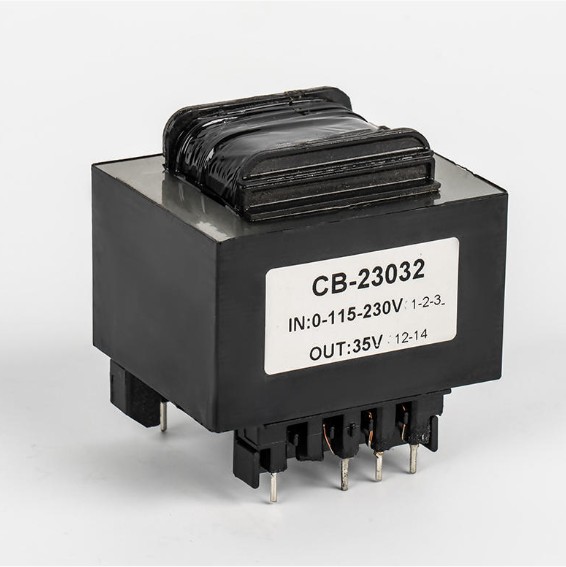

Das Windungsverhältnis eines Transformators

Das Windungsverhältnis ist der wichtigste Parameter bei der Transformatorkonstruktion. Es definiert die Beziehung zwischen primären und sekundären Spannungen und Strömen.

Windungsverhältnis (a) = N _P / N _S = V _P / V _S = Ichch _S / Ich _P

Wo N _P und N _S sind die Anzahl der Windungen auf der Primär- bzw. Sekundärseite, V _P und V _S sind die entsprechenden Spannungen und I _P und ich _S sind die Strömungen.

Beachten Sie, dass die Spannung mit dem Windungsverhältnis skaliert, der Strom jedoch umgekehrt – ein Transformator, der die Spannung halbiert, verdoppelt den Strom (vorausgesetzt, es handelt sich um einen idealen Transformator).

Transformer-Aktion erklärt

Unter Transformatorwirkung versteht man die gesamte Abfolge der Energieübertragung von der Primär- zur Sekundärseite. Hier ist der Schritt-für-Schritt-Prozess:

1. An die Primärwicklung wird Wechselspannung angelegt, die einen Wechselstrom durch sie treibt.
2. Dieser Strom erzeugt einen magnetischen Wechselfluss im Kern, der sich typischerweise vervollständigt 50 oder 60 Vollzyklen pro Sekunde abhängig von der Netzfrequenz.
3. Der sich ändernde Fluss verbindet sich mit der Sekundärwicklung und induziert eine Spannung (nach dem Faradayschen Gesetz).
4. Wenn eine Last an die Sekundärseite angeschlossen ist, fließt Strom und die Last erhält Strom.
5. Der Sekundärstrom erzeugt seinen eigenen Fluss, der dem Primärfluss entgegenwirkt (Lenzsches Gesetz), wodurch der Primärstrom zum Ausgleich mehr Strom aus der Versorgung bezieht – ein selbstregulierender Mechanismus.

Dieser Vorgang erfolgt völlig kontaktlos – keine beweglichen Teile, keine elektrische Verbindung zwischen den Wicklungen – was Transformatoren außergewöhnlich zuverlässig macht und ihre Lebensdauer oft übersteigt 25–40 Jahre in gepflegten Anlagen.

Beispiel für Transformer-Grundlagen: Ausgearbeitete Berechnung

Betrachten Sie einen Einphasentransformator mit den folgenden Spezifikationen:

• Primärspannung (V _P ): 230V
• Sekundärspannung (V _S ): 12V
• Primärwindungen (N _P ): 1150 Umdrehungen
• Lastwiderstand: 10 Ω

Schritt 1 – Finden Sie das Windungsverhältnis: a = 230 / 12 ≈ 19,17

Schritt 2 – Finden Sie N _S : N _S = N _P / a = 1150 / 19,17 ≈ 60 Umdrehungen

Schritt 3 – Sekundärstrom ermitteln: I _S = V _S / R = 12 / 10 = 1,2 A

Schritt 4 – Primärstrom ermitteln (ideal): I _P = I _S / a = 1,2 / 19,17 ≈ 0,063 A (63 mA)

Dieses Beispiel veranschaulicht, wie die Primärwicklung nur einen geringen Strom aufnimmt, während sie 12 V an die Last liefert – eine praktische Demonstration der Spannungsreduzierung mit Stromerhöhung.

Elektrische Leistung in einem Transformator

Bei einem idealen Transformator ist die Eingangsleistung gleich der Ausgangsleistung. Es findet keine Energieumwandlung statt, sondern nur eine Energieübertragung:

P _in = V _P × I _P = V _S × I _S = P _raus

In der realen Welt geht ein Teil der Eingangsleistung verloren. Diese Verluste lassen sich in zwei Kategorien einteilen:

Kernverluste (Eisen).

Kernverluste sind unabhängig von der Belastung konstant und bestehen aus:

• Hystereseverlust: Energie geht verloren, wenn die magnetischen Domänen im Kern bei jedem Zyklus ihre Richtung umkehren. Reduziert durch Verwendung von kornorientiertem Siliziumstahl.
• Wirbelstromverlust: Zirkulierende Ströme werden im Kernmaterial induziert. Reduziert durch Laminieren des Kerns.

Kupfer (I²R)-Verluste

Kupferverluste entstehen durch den Widerstand der Wicklungsleiter und variieren mit dem Quadrat des Laststroms: P _Cu = Ichch² × R . Diese Verluste nehmen bei höherer Belastung deutlich zu, weshalb Transformatoren auf eine bestimmte kVA ausgelegt sind, um eine Überhitzung zu verhindern.

Transformatoreffizienz

Der Transformatorwirkungsgrad (η) ist definiert als das Verhältnis von Ausgangsleistung zu Eingangsleistung, ausgedrückt in Prozent:

η (%) = (P _raus / P _in ) × 100 = (P _raus / (S _raus P _Verluste )) × 100

Moderne Leistungstransformatoren erreichen rrausinemäßig Wirkungsgrade von 97 % bis 99,5 % Damit gehören sie zu den effizientesten Elektrogeräten, die jemals entwickelt wurden. Ein 100-kVA-Transformator mit einem Wirkungsgrad von 99 % gibt nur etwa 1 kW als Wärme ab und liefert gleichzeitig 99 kW nutzbare Leistung.

Der maximale Wirkungsgrad wird erreicht, wenn die Kupferverluste den Eisenverlusten entsprechen – ein Zustand, der durch sorgfältige Auswahl des Kernmaterials, des Kernquerschnitts und der Leiterdimensionierung erreicht werden kann. Für einen Transformator mit einer Nennleistung von 50 kVA mit Eisenverlusten von 200 W und Kupferverlusten von 200 W bei Volllast:

η = 50.000 / (50.000 200 200) × 100 = 99,2 %

Transformatoreffizienz Triangle

Das Effizienzdreieck ist ein visuelles Hilfsmittel, das vom Leistungsdreieck abgeleitet ist und zum Verständnis der Beziehung zwischen Eingangsleistung, Ausgangsleistung und Verlusten in einem Transformator nützlich ist.

Die drei Seiten repräsentieren:

• Eingangsleistung (S _in ): Die Hypotenuse – die gesamte aus der Versorgung entnommene Energie
• Ausgangsleistung (S _raus ): An die Last gelieferte Nutzleistung
• Verluste (S _loss ): Kernverluste Kupferverluste werden als Wärme abgeführt

Der Wirkungsgradwinkel θ gibt an, wie nah der Transformator am Ideal arbeitet – ein kleinerer Winkel bedeutet einen höheren Wirkungsgrad. Dieses konzeptionelle Modell hilft Ingenieuren, Effizienzkompromisse bei der Optimierung des Transformatordesigns für bestimmte Lastprofile zu visualisieren.

Zusammenfassung der Transformer-Grundlagen

Die wichtigsten Prinzipien des Transformatorbetriebs lassen sich wie folgt zusammenfassen:

Grundlegende Darstellung des Transformators

In Schaltplänen und technischen Schaltplänen wird der Transformator durch zwei gekoppelte Spulensymbole dargestellt, die durch vertikale Linien getrennt sind (die den Kern darstellen). Der Standardschaltplan vermittelt:

• Punktnotation: Punkte an einem Anschluss jeder Wicklung zeigen die Polarität an – die Spannungen an den gepunkteten Anschlüssen sind phasengleich
• Kernlinien: Einzelne Linien stellen einen Luftkerntransformator dar; Doppellinien stellen einen Eisenkerntransformator dar
• Wickeletiketten: Primär (links) und sekundär (rechts) werden klar unterschieden

Für ein ideales Transformatormodell, das in der Schaltungsanalyse verwendet wird, enthält die Ersatzschaltung einen idealen Transformator mit Windungsverhältnis a , was eine perfekte Energieübertragung darstellt. Echte Transformatormodelle fügen einen Serienwiderstand hinzu (R ₁ , R ₂ ) und Streureaktanz (X ₁ , X ₂ ) für jede Wicklung sowie einen Nebenschlusszweig, der die Magnetisierungsreaktanz und den Kernverlustwiderstand darstellt – so erhalten Ingenieure ein umfassendes Werkzeug zur Vorhersage der Spannungsregelung und des Wirkungsgrads unter allen Lastbedingungen.

Spannungsregelung – die Änderung der sekundären Klemmenspannung von Leerlauf zu Volllast – ist eine wichtige Leistungsmetrik. Ein gut konzipierter Niederfrequenztransformator sorgt für die Spannungsregulierung im Inneren 2 % bis 5 % , was eine stabile Spannungsversorgung über den gesamten Lastbereich gewährleistet.

Ob in einer 230-V-Haushaltsversorgung, einem 10-kV-Umspannwerk oder einem Photovoltaik-Wechselrichter, der Solar-Gleichstrom in Netz-Wechselstrom umwandelt, bleibt der Transformator das Grundgerät der elektrischen Energietechnik – einfach im Prinzip, außergewöhnlich in der Anwendung.
