Der vollständige Leitfaden zu Transformatoren: Typen, Nennwerte und Anwendungen

Ein elektrischer Transformator ist ein statisches elektromagnetisches Gerät, das elektrische Energie zwischen Stromkreisen durch elektromagnetische Induktion überträgt. Seine Nennleistung – ausgedrückt in Voltampere (VA) oder Kilovoltampere (kVA) – gibt die maximale Belastung an, die es dauerhaft ohne Überhitzung bewältigen kann. Für ein sicheres und effizientes Energiesystemdesign ist es wichtig zu verstehen, wie Transformatoren ausgelegt sind, welche Typn es gibt und welche für Ihre Anwendung geeignet sind.

Wie wird ein Transformator bewertet?

Transformatoren sind in bewertet Voltampere (VA) oder Kilovoltampere (kVA) , nicht Watt – da die Nennleistung unabhängig vom Leistungsfaktor sowohl ohmsche als auch reaktive Lasten berücksichtigen muss. Die Nennleistung spiegelt das Produkt aus Nennspannung und Nennstrom des Transformators auf der Primär- oder Sekundärseite wider.

Zu den wichtigsten Parametern auf dem Typenschild eines Transformators gehören:

• kVA-Leistung – Gesamtscheinleistungskapazität (z. B. 50 kVA, 500 kVA)
• Primär- und Sekundärspannungen – Eingangs- und Ausgangsspannungspegel (z. B. 11.000 V / 400 V)
• Häufigkeit – Typischerweise 50 Hz oder 60 Hz
• Impedanz (%Z) – Beeinflusst den Kurzschlussstrom; Übliche Werte liegen zwischen 4 % und 6 %.
• Kühlkurs – ONAN (natürliches Öl, natürliche Luft), ONAF, OFAF usw. für große Einheiten; AN oder AA für Trockentyp
• Isolierklasse – Temperaturbereich wie Klasse B (130 °C), Klasse F (155 °C) oder Klasse H (180 °C)

Zum Beispiel ein 100-kVA-Transformator bei 400 V Sekundär kann einen maximalen Strom von 144,3 A liefern (100.000 ÷ 400 × √3 für dreiphasig). Eine kontinuierliche Überschreitung führt zu einer Verschlechterung der Isolierung und schließlich zu einem Ausfall.

Aufwärts- und Abwärtstransformatoren

Die grundlegendste Klassifizierung elektrischer Transformatoren erfolgt nach der Richtung der Spannungsumwandlung.

Aufwärtstransformator

Ein Aufwärtstransformator erhöht die Spannung von der Primär- zur Sekundärseite. Die Sekundärwicklung hat mehr Windungen als die Primärwicklung. Zum Beispiel ein Generator, der 11 kV erzeugt kann einen Aufwärtstransformator mit einer Ausgangsspannung von 400 kV für die Fernübertragung speisen – wodurch der Strom und damit die Widerstandsverluste (P = I²R) um einen Faktor von über 1.000 reduziert werden. Kraftwerke verwenden in ihrer Ausgangsstufe grundsätzlich Aufwärtstransformatoren.

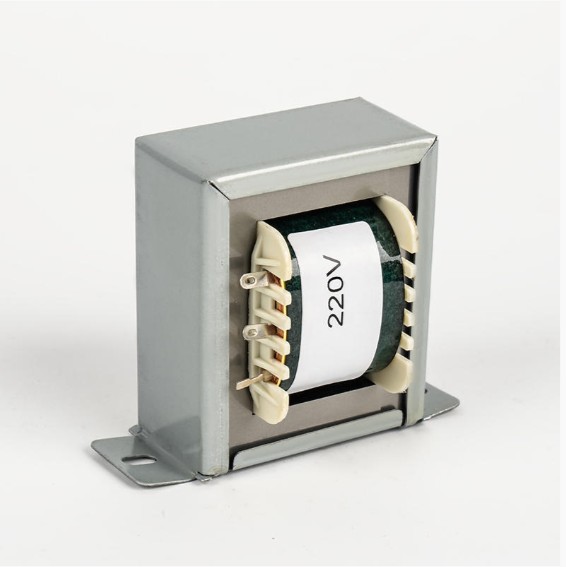

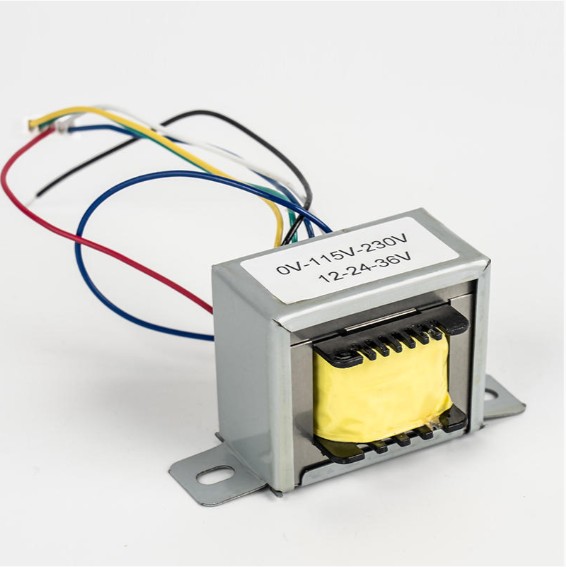

Abwärtstransformator

Ein Abwärtstransformator reduziert die Spannung für einen sicheren Endverbraucherverbrauch. Umspannwerke werden von 33 kV oder 11 kV auf heruntergefahren 400V/230V für die Wohn- und Gewerbeversorgung. Kleinere Abwärtseinheiten (z. B. 240 V auf 12 V) versorgen Niederspannungsbeleuchtung, Türklingeln und HVAC-Steuerungssysteme.

Beide Typen folgen dem gleichen Windungsverhältnisprinzip: V₁/V₂ = N₁/N₂, wobei V die Spannung und N die Anzahl der Wicklungswindungen ist.

Verschiedene Arten von Transformatoren und ihre Anwendungen

Transformatoren gibt es in vielen Formen, die jeweils für spezifische Leistungsanforderungen, Umgebungen und Leistungsniveaus optimiert sind. Nachfolgend sind die wichtigsten Typen aufgeführt.

Leistungstransformator

Leistungstransformatoren arbeiten in Übertragungsnetzen Spannungen über 33 kV und Nennleistungen typischerweise von 100 MVA bis über 1.000 MVA. Sie sind für einen nahezu kontinuierlichen Volllastbetrieb ausgelegt und legen Wert auf geringe Verluste vor allen anderen Faktoren. Ölkühlung (ONAN/ONAF) ist Standard. Ihre Effizienz übertrifft häufig 99 % , sodass auf Netzebene sogar eine Verbesserung um 0,1 % signifikant ist.

Ningbo Chuangbiao Electronic Technology Co., Ltd. setzt Niederfrequenztransformatortechnologie in der Energiesysteminfrastruktur ein, um eine effiziente Energieübertragung zu gewährleisten und Leitungsverluste zu reduzieren, um einen stabilen Netzbetrieb zu gewährleisten.

Verteilungstransformator

Verteilungstransformatoren wandeln die Spannung am Lieferort von Mittelspannung (typischerweise 11 kV oder 33 kV) auf Niederspannung (400 V/230 V) herunter. Sie arbeiten mit variablen Lasten und haben eine Nennleistung von 25 kVA bis 2.500 kVA . Sowohl Öl- als auch Trockenvarianten (Gießharz) sind üblich, wobei Trockenvarianten aus Brandschutzgründen im Innenbereich bevorzugt werden.

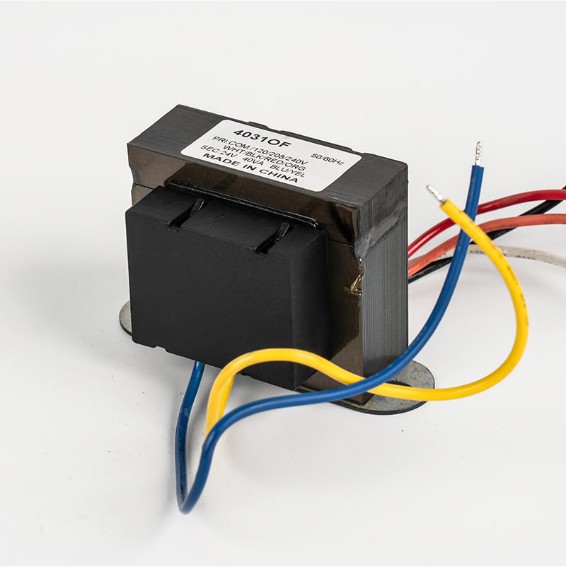

Klimaanlagentransformator

Ein air conditioner transformer is a specialized low-frequency transformer that converts incoming AC mains voltage to the DC levels required to drive Kompressoren, Lüftermotoren und Steuerplatinen . In einer Split-System-Klimaanlage geben die Steuerplatinentransformatoren normalerweise 24 V Wechselstrom für Thermostatkreise aus. Größere kommerzielle HVAC-Geräte verwenden möglicherweise Transformatoren mit einer Nennleistung von 40–150 VA für die Steuerleistung.

Bei Inverter-Klimaanlagen arbeitet der Transformator als Teil der AC-DC-AC-Umwandlungskette. Ein effizientes Transformatordesign wirkt sich hier direkt auf die Energiebewertung (EER/COP) des Geräts aus. Die Niederfrequenztransformatoren von Chuangbiao erfüllen in Kühlgeräten genau diese Rolle: Sie wandeln Wechselstrom in Gleichstrom um, der zum Antrieb von Kompressoren und Lüftermotoren geeignet ist und so eine effiziente Kühlung oder Heizung ermöglicht.

Isolationstransformator

Ein isolation transformer has a Übersetzungsverhältnis 1:1 – Sein Hauptzweck ist nicht die Spannungsumwandlung, sondern die galvanische Trennung zwischen Stromkreisen. Dies unterbricht Erdschleifen, unterdrückt Gleichtaktstörungen und sorgt für die Sicherheit des Personals in Umgebungen wie Krankenhäusern, Labors und Rechenzentren.

Wichtige Spezifikationen, die Sie beachten sollten:

• Isolationsspannung : Typischerweise 1.500 V bis 4.000 V zwischen den Wicklungen
• Leckstrom : Medizinische Geräte müssen den Leckstrom unter 500 µA halten (IEC 60601)
• Geschirmte Wicklungen : Die Faraday-Abschirmung reduziert die kapazitive Kopplung in empfindlicher Elektronik weiter

In der industriellen Automatisierung schützen Trenntransformatoren SPS und Sensoren vor Hochspannungstransienten auf der Stromleitung.

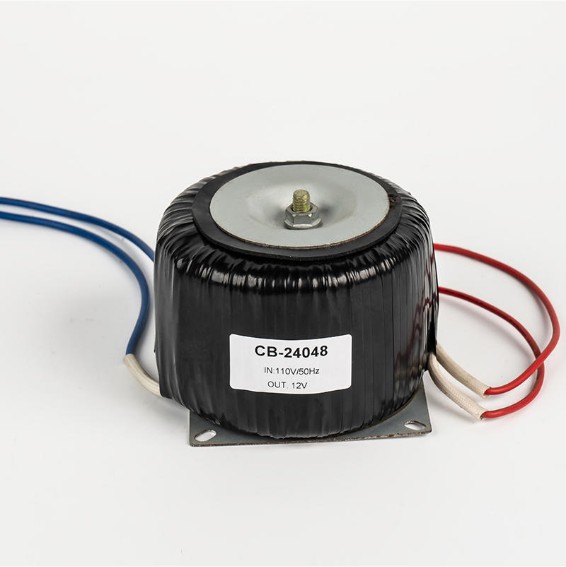

Ringkerntransformator

Ein Ringkerntransformator verwendet einen ringförmigen Magnetkern anstelle eines herkömmlichen E-I-Laminatstapels. Der durchgehende Kernpfad eliminiert Luftspalte und bietet:

• Bis zu 95–98 % Wirkungsgrad , im Vergleich zu ~85–90 % bei vergleichbaren EI-Kern-Designs
• Geringe elektromagnetische Interferenz (EMI) – Das Streumagnetfeld ist typischerweise 8–10 Mal geringer als bei EI-Kerntransformatoren
• Kompakt und leicht – bis zu 50 % kleiner und leichter als gleichwertige EI-Designs
• Geringe Leerlaufverluste und hörbare Geräusche

Ringkerntransformatoren werden häufig in Audiogeräten, medizinischen Instrumenten, industriellen Schalttafeln und Premium-Netzteilen eingesetzt, bei denen Platz und elektromagnetische Störungen entscheidende Einschränkungen darstellen. Ihre Haupteinschränkungen sind höhere Kosten pro VA im Vergleich zu herkömmlichen Laminatdesigns und die Anfälligkeit für DC-Offset, was zu einer Kernsättigung führt.

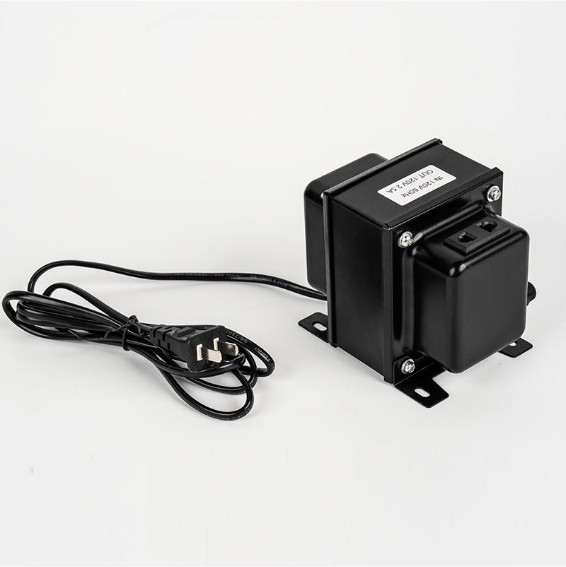

Autotransformator

Ein auto-transformer uses a single shared winding (with a tap point) rather than two separate windings. This makes it kompakter und günstiger – nützlich, wenn eine geringfügige Spannungsanpassung erforderlich ist, z. B. bei der Umwandlung von 220 V auf 110 V oder beim Sanftanlauf des Motors. Es bietet jedoch keine galvanische Trennung und ist daher dort ungeeignet, wo eine Sicherheitsisolierung erforderlich ist.

Instrumententransformator (CT & PT)

Dabei kommen Stromwandler (CT) und Potenzial-/Spannungswandler (PT/VT) zum Einsatz Messung und Schutz , keine Leistungsabgabe. Ein Stromwandler mit einer Nennleistung von 1000:5 A reduziert den Strom für eine sichere Messung. Ein Spannungswandler mit einer Nennspannung von 11.000:110 V ermöglicht den Betrieb von Voltmetern und Relais auf Standard-Instrumentenpegeln. Die Genauigkeitsklassen reichen von 0,1 bis 3 für die Messung und 5P oder 10P für den Schutz.

Transformatortypen im Überblick

Niederfrequenztransformatoren in industriellen und neuen Energieanwendungen

Niederfrequenztransformatoren (die mit einer Netzfrequenz von 50 oder 60 Hz arbeiten) bleiben aufgrund ihrer Robustheit, ihres hohen Wirkungsgrads und ihrer Fähigkeit, große Leistungspegel zuverlässig zu bewältigen, das Rückgrat industrieller Stromversorgungssysteme. Im Gegensatz zu Hochfrequenz-Schalttransformatoren sind Niederfrequenz-Designs von Natur aus langlebiger und besser für raue Umgebungen geeignet.

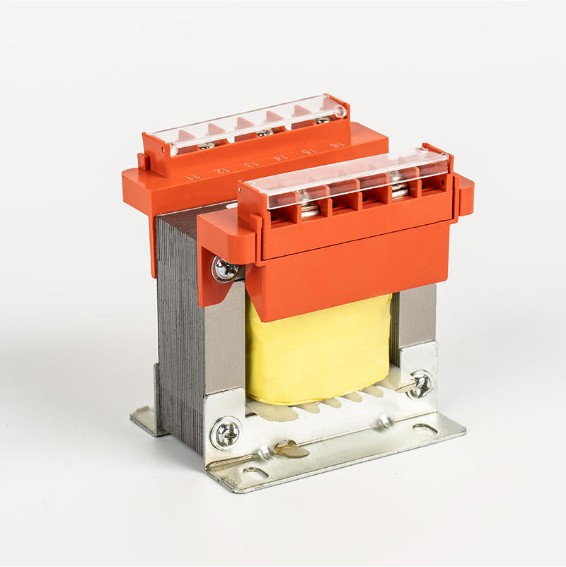

Industrielle Steuerung und Automatisierung

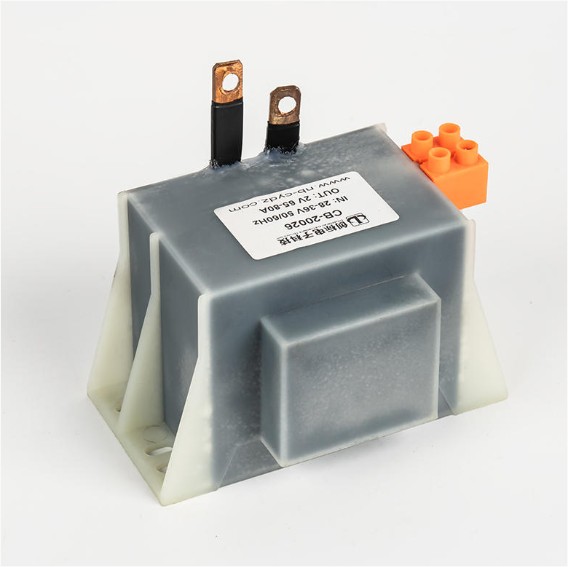

In industriellen Automatisierungssystemen dienen Niederfrequenztransformatoren als Kernkomponenten der Leistungssteuerung, realisieren die Umwandlung von Wechselstrom in Gleichstrom und treiben Motoren und Aktoren an. In Elektroschweißgeräten sorgen sie dafür Stabile Schweißspannung und -strom – entscheidend für eine gleichbleibende Schweißqualität. Auch Spannungsregler und -stabilisatoren sind auf Niederfrequenztransformatoren angewiesen, um bei schwankenden Lasten enge Ausgangstoleranzen einzuhalten.

Photovoltaik-Wechselrichter und Energiespeicher

Da erneuerbare Energien weltweit wachsen, sind Niederfrequenztransformatoren in Photovoltaik-Wechselrichtern (PV) unverzichtbar geworden. In einem netzgekoppelte PV-Anlage Der Transformator wandelt den Gleichstrom von Solarmodulen in netzkompatiblen Wechselstrom um, erhöht die Spannung auf Netzniveau und sorgt gleichzeitig für die notwendige galvanische Trennung – eine gesetzliche Anforderung in vielen Ländern. Typische PV-Wechselrichtertransformatoren arbeiten mit Wirkungsgraden von 97–98,5 %.

In Batteriespeichersystemen (BESS) übernehmen Transformatoren den bidirektionalen Stromfluss – sie laden die Batterie aus dem Netz (Wechselstrom zu Gleichstrom) und entladen sie zurück in das Netz oder die Lasten (Gleichstrom zu Wechselstrom). Ihre Zuverlässigkeit in dieser zyklischen Rolle bestimmt direkt die Systemverfügbarkeit und die Umlaufeffizienz.

Ningbo Chuangbiao Electronic Technology Co., Ltd. entwickelt Niederfrequenztransformatoren, die genau für diese neuen Energieanwendungen optimiert sind und einen hohen Wirkungsgrad mit der thermischen Stabilität kombinieren, die für den Dauerbetrieb in Photovoltaik- und Speicherumgebungen erforderlich ist.

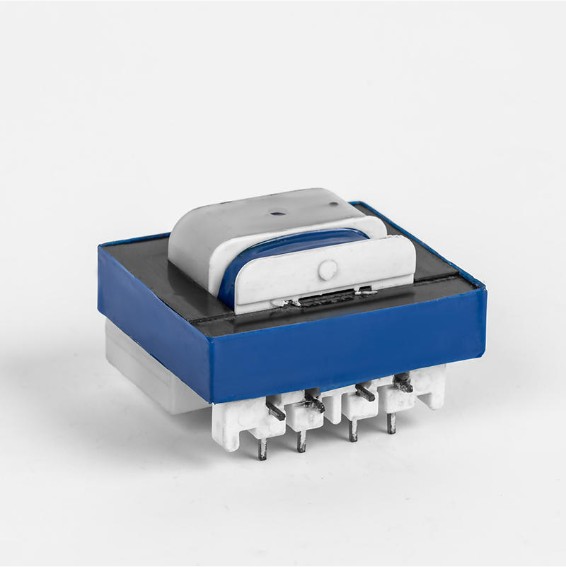

Beleuchtung und Haushaltsgeräte

Niederfrequenztransformatoren in Beleuchtungsanwendungen regeln die Spannung, um Helligkeit und Farbkonsistenz zu steuern. In Haushaltsgeräten sorgen sie für eine stabile Versorgung trotz Netzschwankungen und schützen empfindliche Elektronik vor Spannungseinbrüchen oder Überspannungen, die die Lebensdauer der Geräte verkürzen oder zu Betriebsausfällen führen könnten.

So wählen Sie den richtigen Transformator für Ihre Anwendung aus

Die Auswahl des falschen Transformatortyps oder der falschen Leistung führt zu Überhitzung, vorzeitigem Ausfall oder Sicherheitsrisiken. Berücksichtigen Sie diese Faktoren:

1. Lasttyp und Leistungsfaktor – Induktive Lasten (Motoren, Schweißgeräte) haben geringere Leistungsfaktoren; Dimensionieren Sie die kVA entsprechend und fügen Sie normalerweise eine Marge von 20–25 % hinzu.
2. Spannungsanforderungen – Bestätigen Sie die Eingangsspannung (primär) und die Ausgangsspannung (sekundär) und ob eine Erhöhung oder Verringerung erforderlich ist.
3. Isolationspflicht – Wenn aus Sicherheitsgründen oder zur Störunterdrückung eine galvanische Trennung erforderlich ist, verwenden Sie einen Isolationstransformator oder einen Standardtransformator mit zwei Wicklungen, keinen Spartransformator.
4. Körperliche Einschränkungen – Wenn Platz und EMI entscheidend sind (z. B. Audioverstärker, medizinische Geräte), wählen Sie Ringkerndesigns.
5. Umwelt – Trockentyp für den Innenbereich (Gießharz) für beengte Platzverhältnisse; ölgekühlt für Umspannwerke im Freien oder Anlagen mit hoher Kapazität.
6. Effizienz und Betriebskosten – Für Transformatoren, die rund um die Uhr laufen, a 1 % Effizienzsteigerung Bei einer 100-kVA-Einheit werden etwa 876 kWh pro Jahr eingespart – eine erhebliche Bedeutung bei einer Anlagenlebensdauer von 20 Jahren.

Überprüfen Sie immer die Einhaltung der geltenden Normen: IEC 60076 (Leistungstransformatoren), IEC 61558 (Sicherheitstransformatoren) oder IEEE C57-Serie für nordamerikanische Anwendungen.
