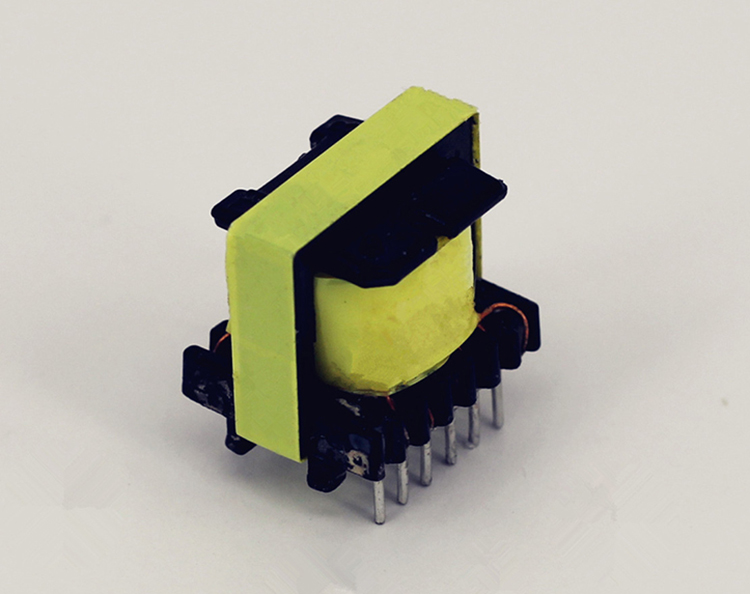

Hochfrequenztransformator Design Prinzip-Ningbo Chuangbiao Elektronik

Bei der Gestaltung eines Hochfrequenztransformators muss die Leckage-Induktivität und die verteilte Kapazität des Transformators minimiert werden, da der Hochfrequenztransformator in der Schaltleistung ein Hochfrequenz-Impuls-Quadratwellensignal überträgt. Während des vorübergehenden Übertragungsprozesses führt die Leckageinduktivität und die verteilte Kapazität zu einem Überspannungsstrom und Spitzenspannung sowie der oberen Schwingung, was zu erhöhten Verlusten führt. Normalerweise wird die Leckageinduktivität des Transformators auf 1% bis 3% der primären Induktivität kontrolliert.

Leckageinduktivität der Primärspule ---- Die Leckageinduktivität des Transformators wird durch die unvollständige Kopplung des magnetischen Flusss zwischen der Primärspule und der Sekundärspule zwischen Schichten und zwischen den Kurven verursacht.

Verteilte Kapazität ---- Die Kapazität zwischen den Wendungen der Transformatorwicklungen zwischen den oberen und unteren Schichten derselben Wicklung, zwischen verschiedenen Wicklungen und zwischen der Wicklung und der Abschirmschicht wird als verteilte Kapazität bezeichnet.

Primärwicklung-Die primäre Wicklung sollte in die innerste Schicht platziert werden, so dass die in jeder Rehumdrehung verwendete Länge des Drahtes so kurz wie möglich sein kann, wodurch der in der gesamte Wickel verwendete Draht minimiert wird, was die verteilte Kapazität der Primärwicklung selbst effektiv reduziert.

Sekundärwicklung: Nach der Wunde der Primärwicklung (3 bis 5) Isolationsschichten, bevor die sekundäre Wicklung gewickelt wird. Dies kann die Kapazität des verteilten Kondensators zwischen der primären Wicklung und der sekundären Wicklung verringern und die Isolationsfestigkeit zwischen der Primär- und der Sekundärwicklungen erhöhen und die Anforderungen der Isolationsspannung entsprechen.

Verzerrungspendung ----- Ob die Vorspannung zwischen der Primär- und Sekundär- oder der äußersten Schicht verwundet ist, hängt damit zusammen, ob die Einstellung der Schaltnetzversorgung auf der Sekundärspannung oder der Primärspannung basiert.
